2/4 břity Jednolité zploštěné karbidové čelní frézy

HRC50 Pro všeobecné obrábění

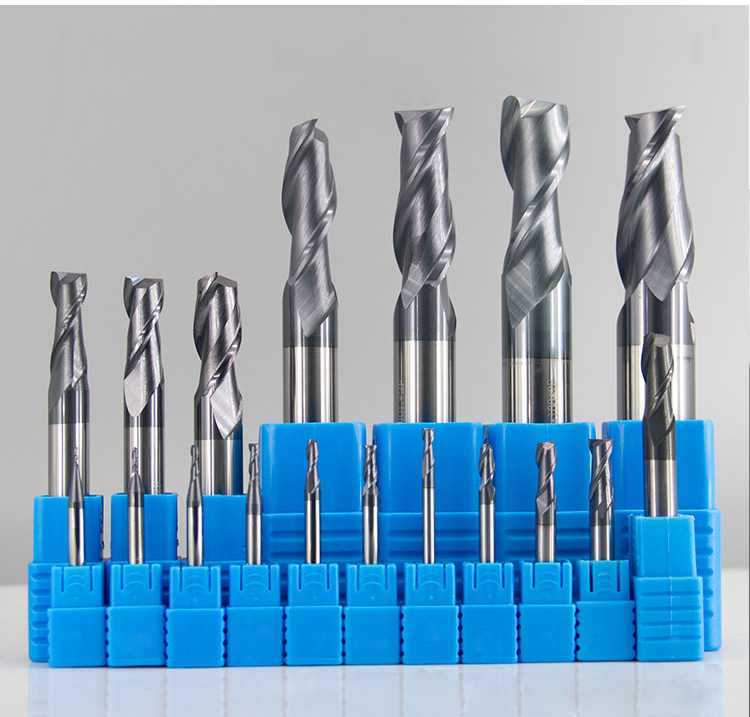

jméno výrobku 2/4 břitová stopková fréza z tvrdokovu HRC50°
HRC 50°
Povlak AlTiN, Vysoký obsah hliníku, Černá
Flétna 2/4
Materiál Karbidová tyč wolframu
Použitelné materiály  HRC≤50 Legovaná ocel, neželezný kov, šedá litina, běžná dia ocel, žáruvzdorná legovaná ocel.
Fréza z tvrdokovu HRC50

Vynikající a stabilní výkon

Surovina je základem kvality, používáme vlastní tyč z karbidu wolframu CF10, která má vysokou odolnost proti opotřebení a pevnost.

Výkon bude konzistentní a dlouhá životnost.

Materiál tyče z karbidu wolframu

Školní známka spol WC zrnitost Tvrdost TRS
CF10 10% 0,8 μm HRA 91,7 3600 N/mm²

Povlak TiAlN

Čepel je pokryta povlakem TiALN a zvyšuje odolnost frézy proti opotřebení. Může být použit pro hrubé nebo dokončovací obrábění pod materiálem HRC50.

Konstrukce čepele pro stabilitu

Dvě čepele se spirálovým odvodem třísek

Není snadné se zhroutit, zlepšit schopnost odstraňování třísek stopkové frézy, takže řezná schopnost nástroje je stabilnější.

Design zkosení

Zvyšte odolnost frézy proti nárazům.

Standardní velikost
d l D L F
1.0 3 4 50 2/4
1.5 4 4 50 2/4
2.0 6 4 50 2/4
2.5 7 4 50 2/4
3.0 8 3/4 50 2/4
3.5 10 4 50 2/4
4.0 11 4 50 2/4
5.0 13 5 50 2/4
5.0 13 6 50 2/4
6.0 16 6 50 2/4
7.0 20 8 60 2/4
8.0 20 8 60 2/4
9.0 25 10 75 2/4
10.0 25 10 75 2/4
11.0 30 12 75 2/4
12.0 30 12 75 2/4
13.0 35 14 80 2/4
14.0 35 14 80 2/4
15.0 40 16 100 2/4
16.0 40 16 100 2/4
18.0 45 18 100 2/4
20.0 45 20 100 2/4
Prodlužování
d l D L F
1.0 5 4 75 2/4
2.0 9 4 75 2/4
2.5 10 4 75 2/4
3.0 15 3/4 75 2/4
3.0 15 3/4 100 2/4
4.0 20 4 75 2/4
4.0 20 4 100 2/4
5.0 25 5 75 2/4
5.0 25 5 100 2/4
5.0 25 6 75 2/4
5.0 25 6 100 2/4
6.0 25 6 75 2/4
6.0 25 6 100 2/4
8.0 30 8 75 2/4
8.0 30 8 100 2/4
8.0 30 8 150 2/4
10.0 40 10 100 2/4
10.0 50 10 150 2/4
12.0 45 12 100 2/4
12.0 55 12 150 2/4
14.0 35 14 100 2/4
14.0 60 14 150 2/4
16.0 70 16 150 2/4
18.0 70 18 150 2/4
20.0 80 20 150 2/4
Materiál obrobku HRC -30 HRC 30-35 HRC35-40 40-45 HRC HRC 45-60
d Rotující Krmit Rotující Krmit Rotující Krmit Rotující Krmit Rotující Krmit
mm r/min mm/min r/min mm/min r/min mm/min r/min mm/min r/min mm/min
1 16000 120 9500 75 7600 70 5700 66 3200 24
2 9500 160 5700 105 4500 95 3300 82 1900 35
3 7400 220 4500 140 3600 125 2600 110 1500 46
4 6400 300 3800 180 3000 160 2200 150 1270 60
5 5700 370 3400 220 2700 200 2000 180 1150 75
6 5300 480 3200 290 2500 260 1900 220 800 96
8 4000 480 2400 290 1900 260 1400 220 800 96
10 3200 480 1900 290 1500 250 1100 210 640 93
12 2600 460 1600 280 1300 250 950 210 530 93
16 2000 360 1200 220 950 200 710 170 400 72
20 1600 290 950 170 760 150 570 135 320 57
